模胚上的精定位有哪些類型？你真的知道嗎？

模胚上的精定位通常包括以下類型：

1. 邊鎖。

2. 錐形精定位件。

3. 斜度方形定位件。

這些精定位類型用于確保模具的精確配合和定位，以實現準確的注塑成型。

1.注塑模具精定位有很多種類型，常用的有邊鎖、錐形精定位件、斜度方形定位件等

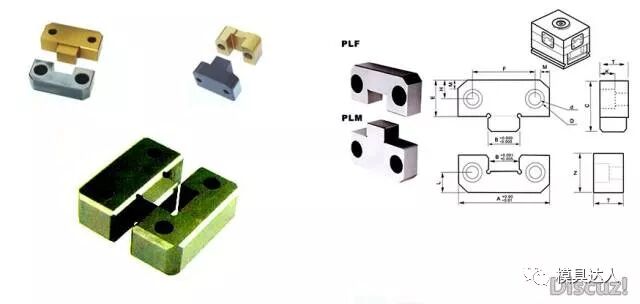

1. 邊鎖：邊鎖是一種常用的精定位方式，它利用凸起或凹槽的邊緣來防止模具的移動。在注塑模具中，通常會在模具的邊緣設置四個邊鎖，以精確固定上下兩個模具的位置。邊鎖的設計需要考慮其大小、形狀和位置，以確保在合模時能夠完全吻合，并有效地防止模具的移動。

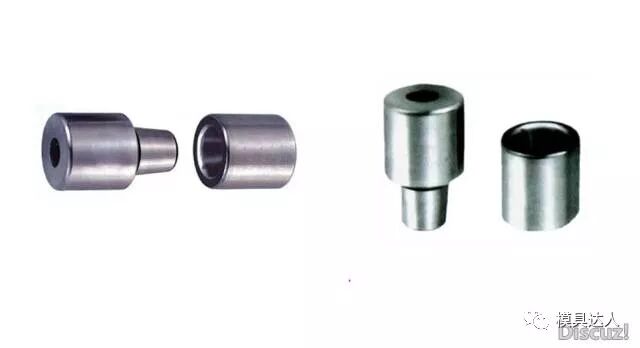

1. 錐形精定位件：錐形精定位件是一種具有錐形的精定位裝置，它利用錐形的形狀來精確固定模具的位置。錐形精定位件通常會設置在模具的內部或外部，根據需要選擇使用。它的優點是定位精度高，同時也能有效地防止模具的移動。

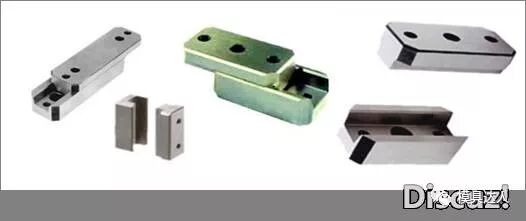

1. 斜度方形定位件：斜度方形定位件是一種具有斜度的方形精定位裝置，它利用斜面的特點來精確固定模具的位置。斜度方形定位件通常會設置在模具的內部或外部，根據需要選擇使用。它的優點是定位精度高，同時也能有效地防止模具的移動。

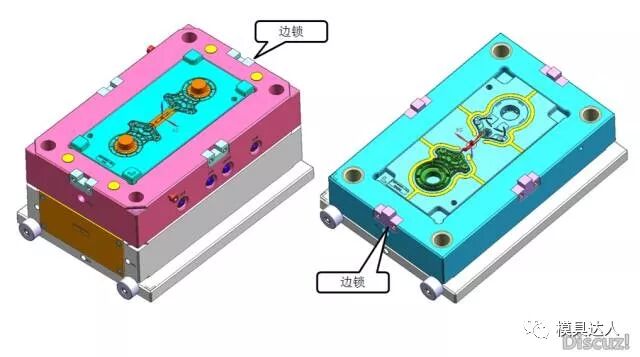

通常一套模具會加4套邊鎖，邊鎖**的位置如下圖的4個中間位置，由于前后模存在放射性的溫差，而導致熱脹冷縮不同，合模時，易將側面燒傷，故放在中間位置能有效的防止這個問題。

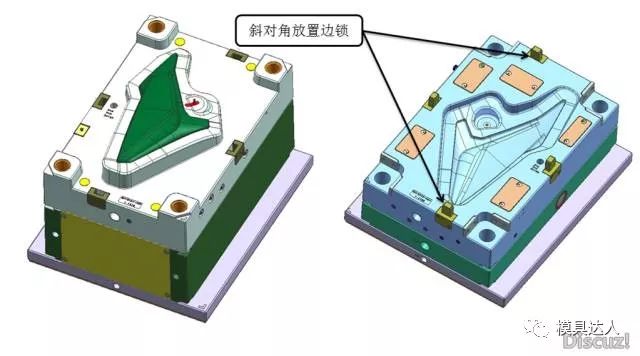

當中間的位置有滑塊、吊?？谆蛘咂渌Y(jié)構與邊鎖位置干涉，那么可以將邊鎖移動位置，對角放在邊鎖，如圖所示

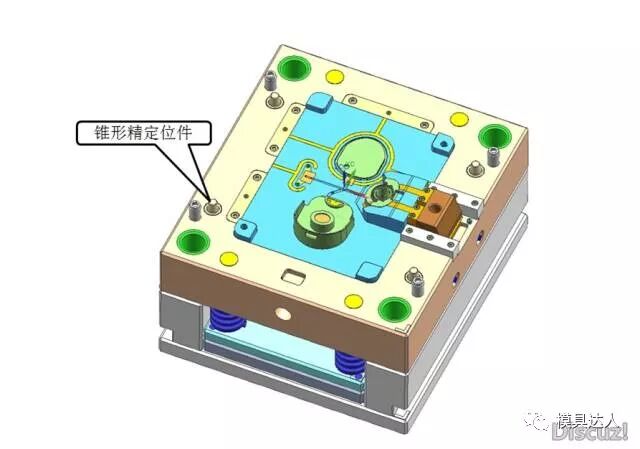

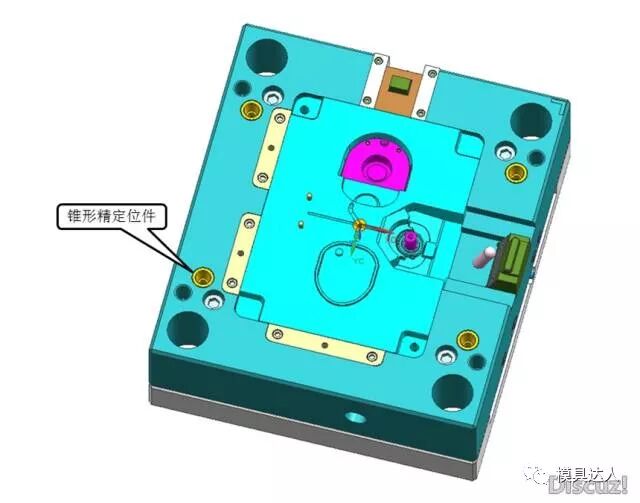

當模胚四面都有滑塊，沒有位置放在邊鎖，可以選擇錐形精定位件或者斜度方形定位件，如下圖所示
